Hyper GS　実証・実績

強度性能試験

【試験方法】
圧着試験機によるおやご、ころばしのたわみ及び曲げ試験

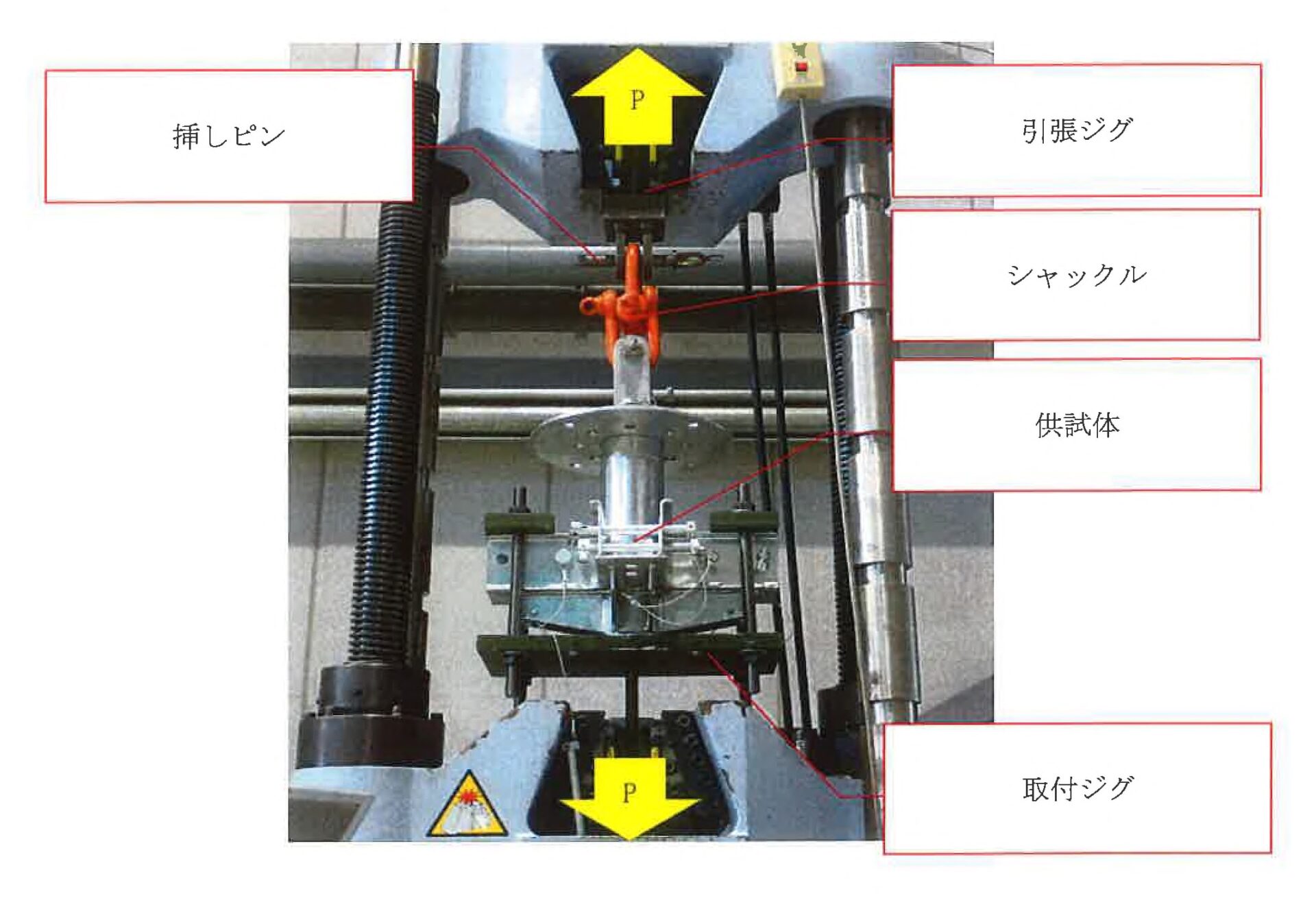

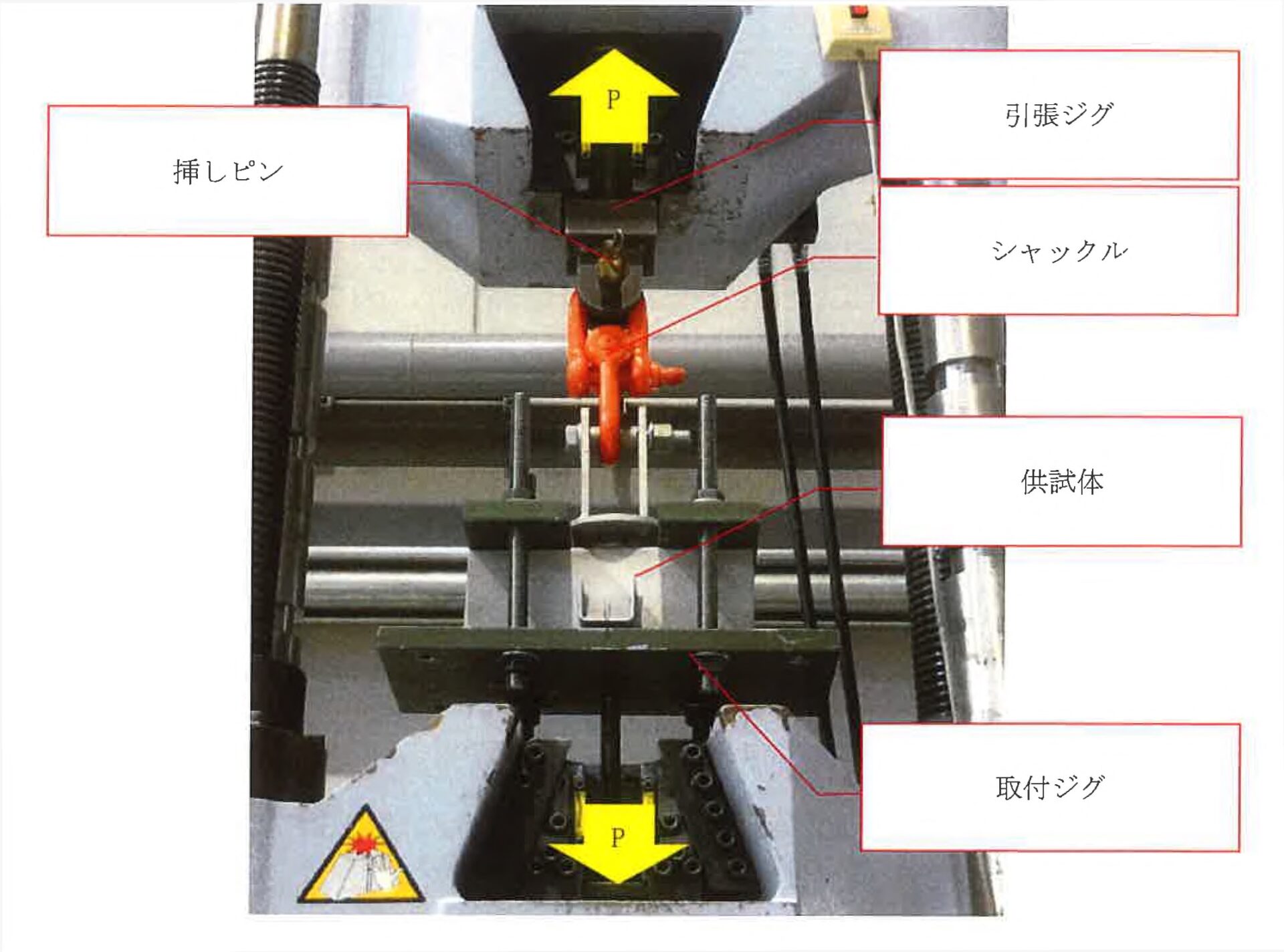

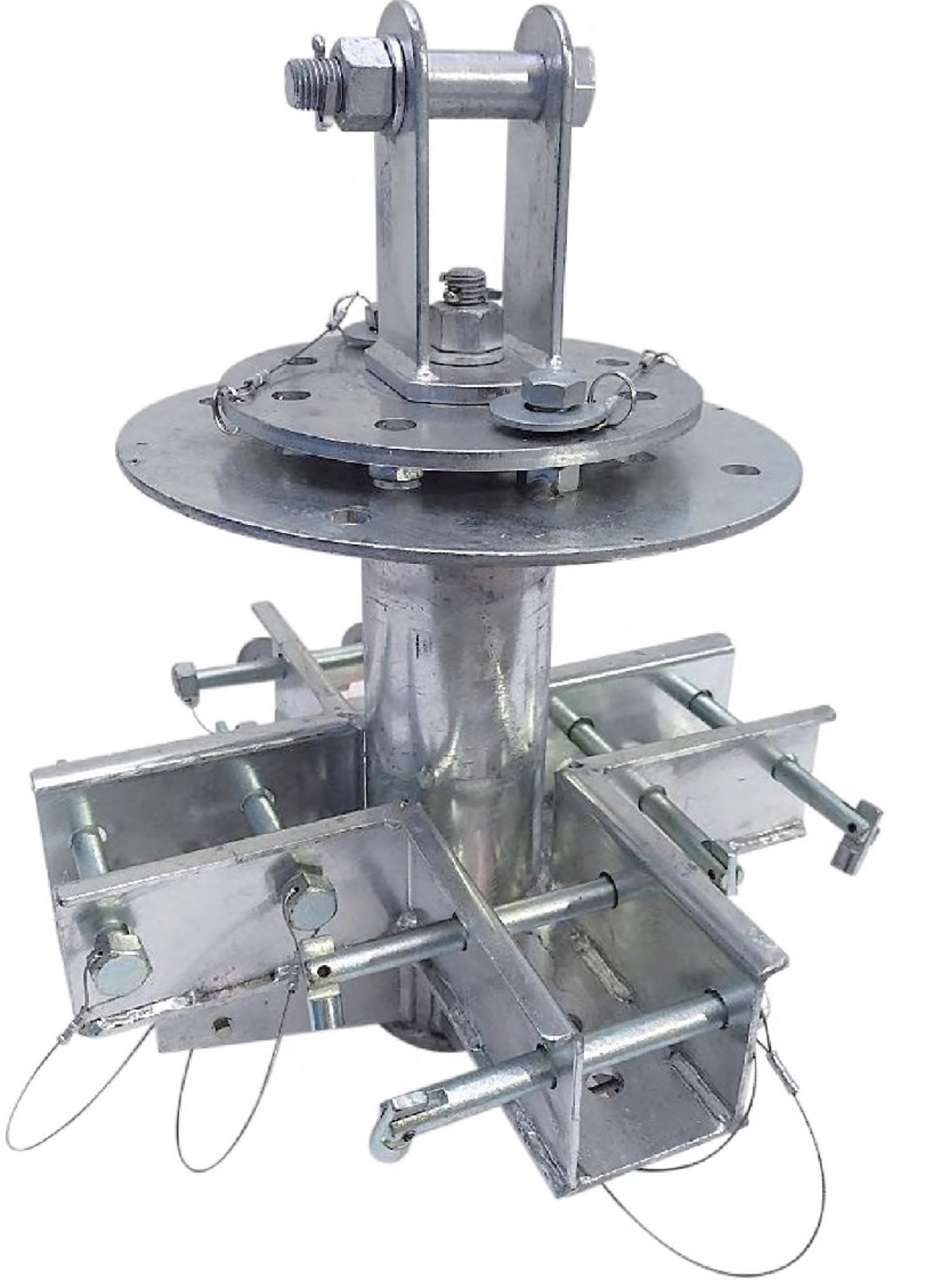

万能試験機によるBJⅡ・BJⅢ（吊ピース）の引張試験・せん断試験
おやご＋H金具の引張試験を実施する

【試験結果】

曲げ試験

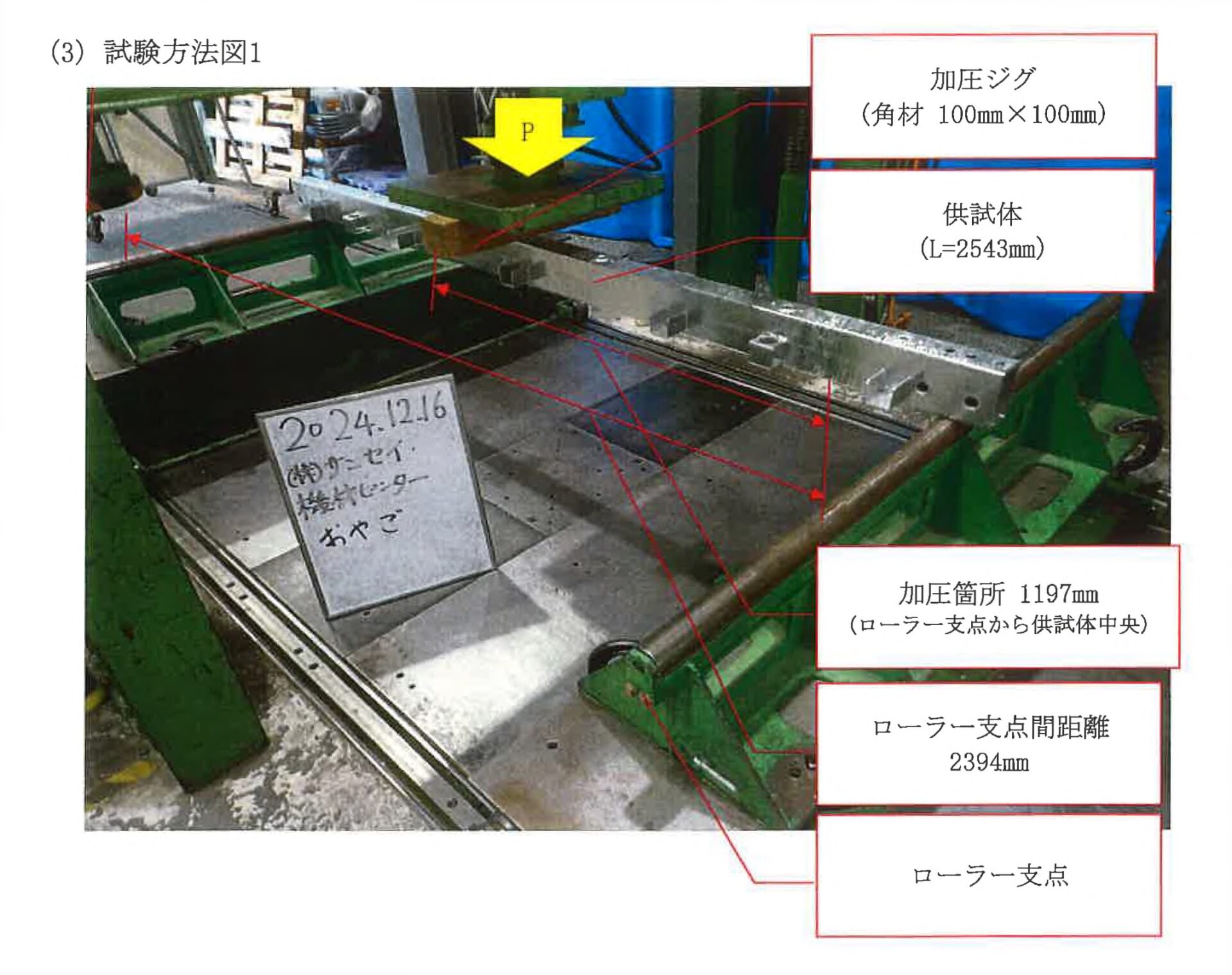

・おやご：最大鉛直荷重20KNを加えた時の供試体の最大応力は数値上回り中止であった

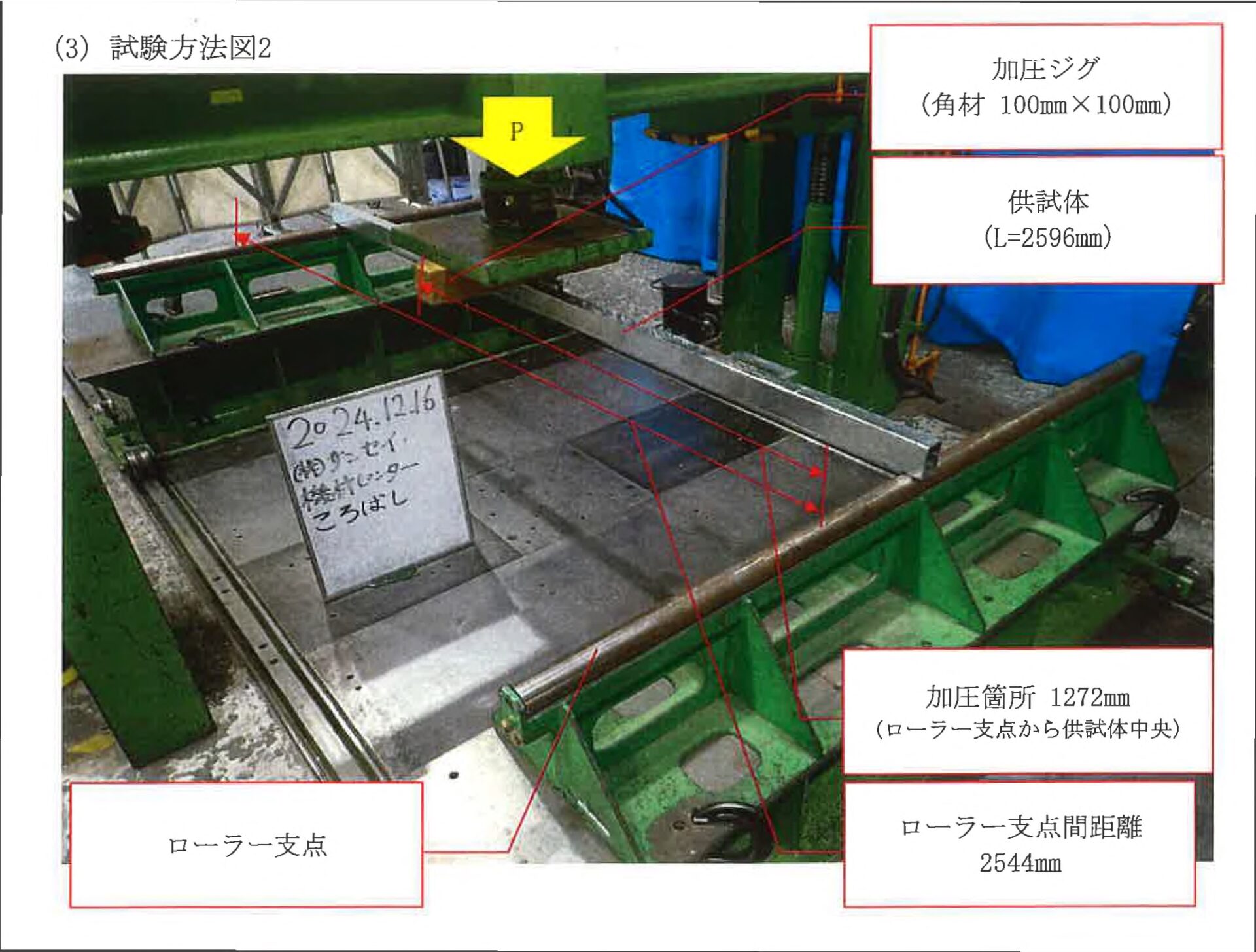

・ころばし：最大鉛直荷重10KNを加えた時の供試体の最大応力は数値上回り中止であった

引張試験

・BJⅡ：最大鉛直荷重95KNを加えた時の供試体の最大応力は数値上回り中止であった

せん断試験

・BJⅡ：最大鉛直荷重60KNを加えた時の供試体の最大応力は数値上回り中止であった

引張試験

・BJⅢ：最大鉛直荷重95KNを加えた時の供試体の最大応力は数値上回り中止であった

せん断試験

・BJⅢ：最大鉛直荷重60KNを加えた時の供試体の最大応力は数値上回り中止であった

引張試験

・おやご＋H金具：最大鉛直荷重95KNを加えた時の供試体の最大応力は数値上回り中止であった

試験結果では新技術は基準を満たし、尚且つ試験結果を上回る

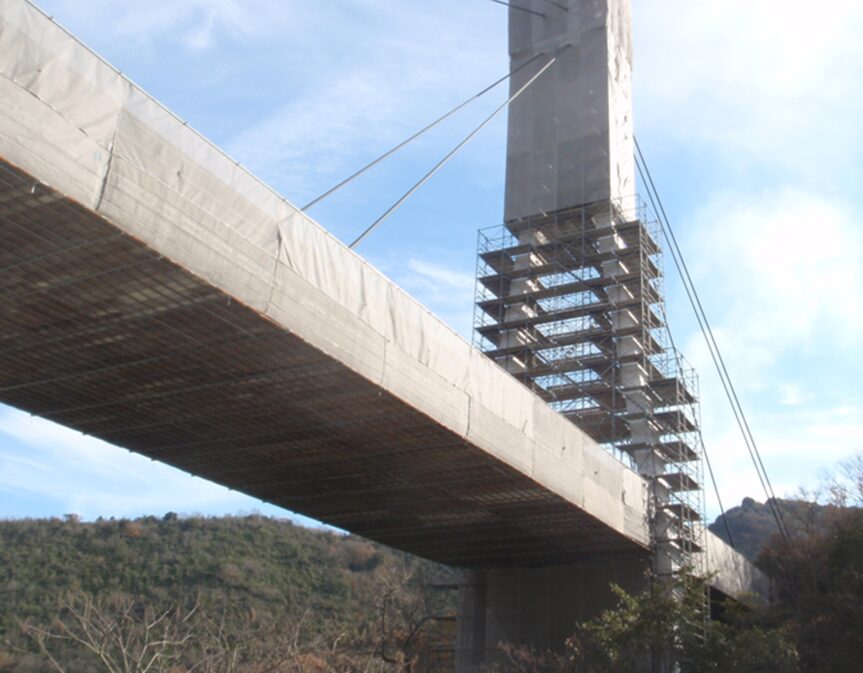

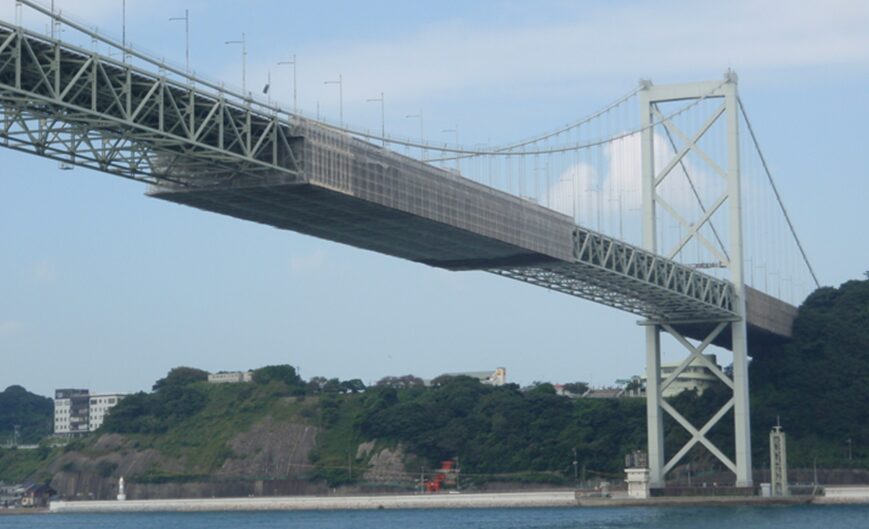

設置事例

【設置可能箇所】ー 急峻な地形や河川に架かっている橋
高所作業車が設置できない、橋梁点検車を使用するのが難しい高所に架設する場合
従来技術では吊りチェーンを設置する時、身を乗り出したり、パイプや仮足場板など
不安定な場所での作業が発生します。

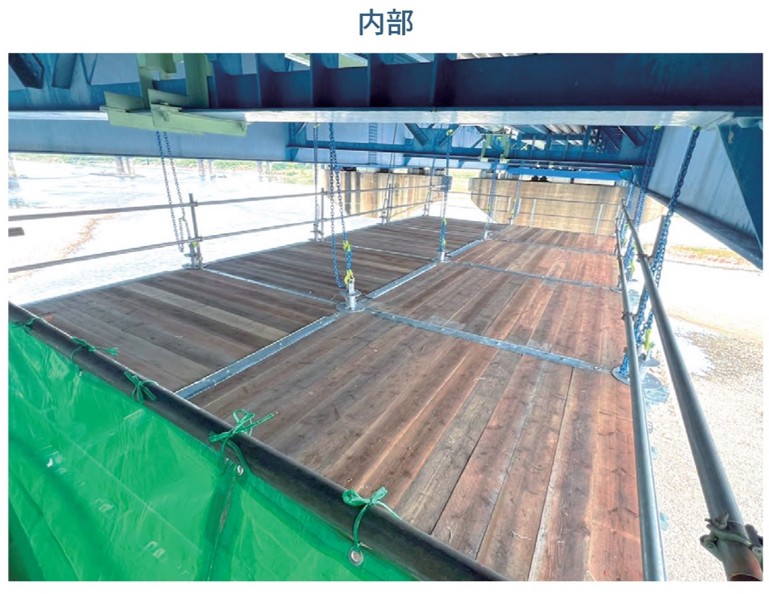

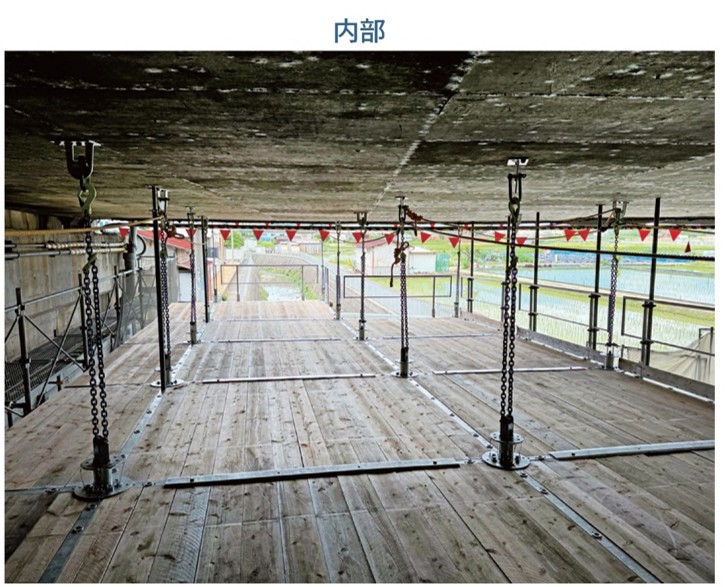

HyperGSは送出し工法により、安定した場所で吊りチェーンを設置することができます。

【以下のような現場状況でも安心】
・桁下が使用不可能な現場
・重量物を多く運んだり、資材の移動距離が長い現場
・資材置場が確保できない現場
・吊元の施工対象構造物がコンクリート/鉄桁の現場

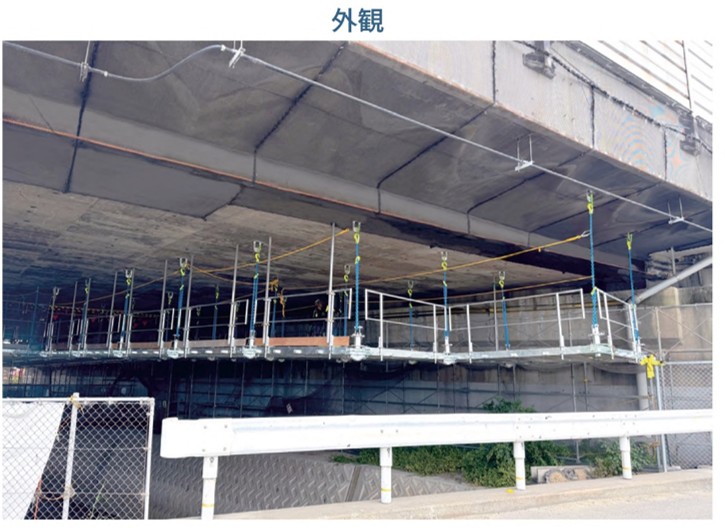

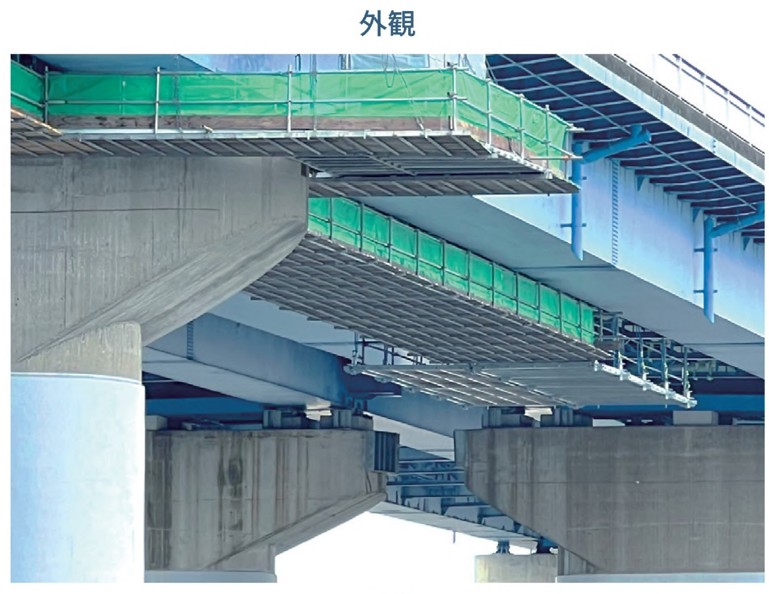

施工実績

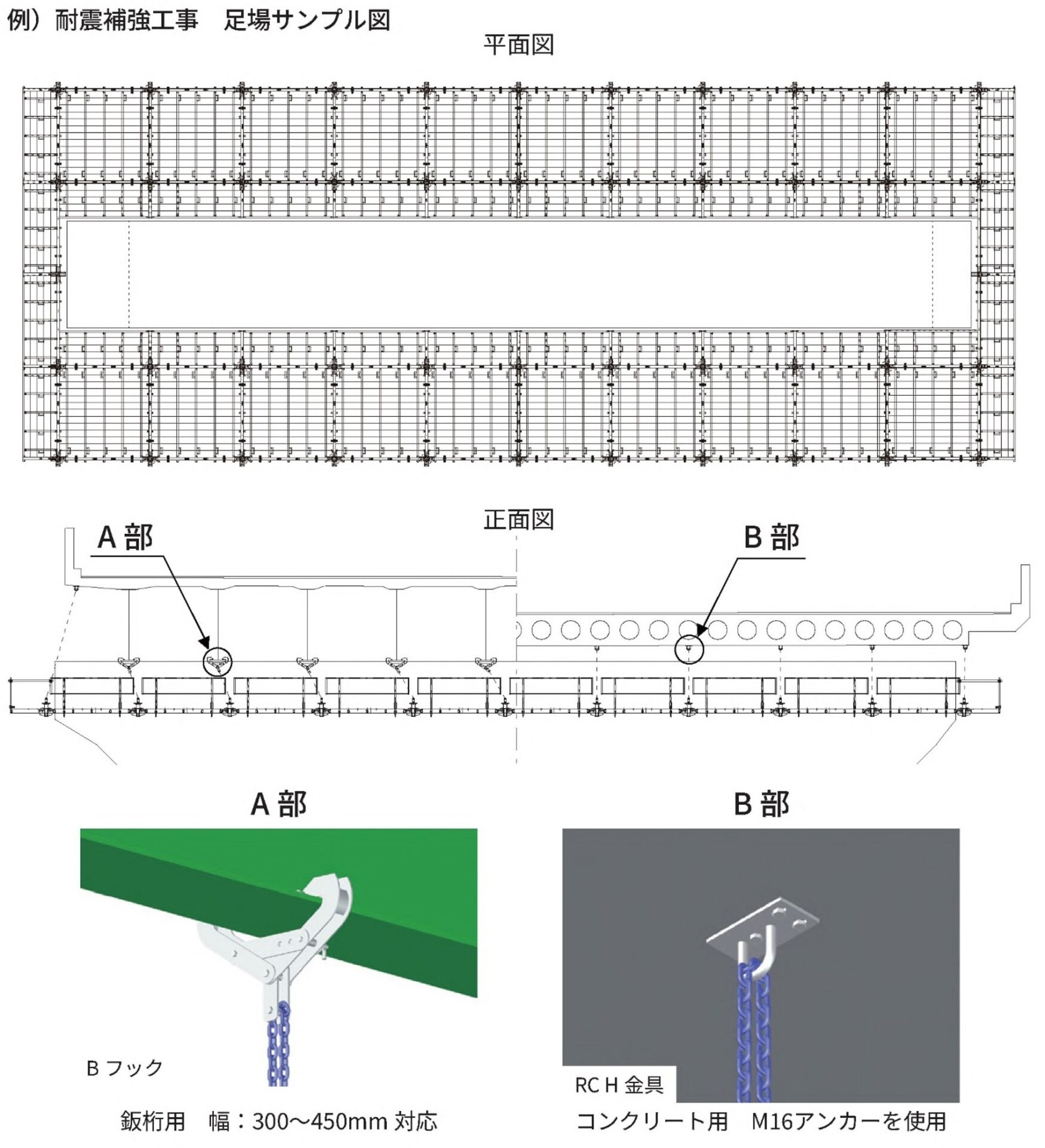

西名阪自動車道 耐震補強工事

岐阜管内施設補修工事
